एलसीडी मॉड्यूल समस्या निवारण: आम प्रदर्शन समस्याक कें निदान आ ठीक करनाय कें तरीका

एहि असफलताक पैटर्न होइत छैक, आ अधिकांश 30 मिनट या ओहि सं कम समय मे निदान भ सकैत अछि. इ गाइड कें संरचना इ आसपास कैल गेल छै की वास्तव मे समस्या निवारण कोना काज करएयत छै: स्क्रीन पर जे देख सकय छी ओकरा सं शुरू करनाय, फेर कारण कें लेल पाछू काज करनाय. चाहे अहाँ मेंटेन करूवाणिज्यिक एलसीडी डिस्प्ले स्क्रीनखुदरा मे, सार्वजनिक कियोस्क मे पैनल चलानाय, या विकास कें दौरान एम्बेडेड हार्डवेयर कें डिबग करनाय, निदान प्रक्रिया एकहि छै.

त्वरित लक्षण सन्दर्भ

एहि तालिका क उपयोग अपन पहिल फ़िल्टर क रूप मे करू. अनेक कारण एकहि लक्षण उत्पन्न क सकैत अछि, तेँ एकरा अंतिम उत्तर नहि, प्रारंभिक दिशाक रूप मे देखू ।

वास्तव मे एलसीडी मॉड्यूल कें विफलता कें कारण की छै?

बैकलाइट क्षरण

बैकलाइट एलसीडी मॉड्यूल मे सब सं आम एकल-घटक विफलता अछि. एलईडी सरणी अपन परिचालन जीवन कें दौरान धीरे-धीरे मंद भ जायत छै - निर्माता उत्पादक कें खिलाफ योग्य बनायत छैजेईडीईसी अर्धचालक विश्वसनीयता परीक्षण मानक, आओर रेटेड जीवनकाल उपभोक्ता-ग्रेड आओर औद्योगिक-ग्रेड पैनल क बीच काफी भिन्न अछि. हमेशा अपन ऑपरेटिंग परिस्थितिक कें तहत ओकर रेटेड सेवा जीवन कें लेल अपन विशिष्ट मॉड्यूल कें डाटाशीट कें संदर्भित करूं, जेनेरिक उद्योग कें आंकड़ा नहि.

बैकलाइट क्षीण भेल डिस्प्ले एखनो बिजली जांच पास करैत अछि । पैनल काज क' रहल अछि - ई बस सामान्य परिवेश प्रकाश मे पठनीय छवि नहि उत्पन्न क' सकैत अछि. अगर स्क्रीन मंद कमरा म॑ स्वीकार्य लगै छै लेकिन ऑफिस केरऽ तेज रोशनी या बाहर लगभग अदृश्य होय जाय छै त॑ बैकलाइट केरऽ परीक्षण सबसें पहलऽ चीज छै ।

⚠️ आम गलती : १.चमक कें अधिकतम पर धकेल क एकटा मंद बैकलाइट कें भरपाई करनाय. इ एलईडी पहननाय कें गति प्रदान करयत छै आ पहिने सं-अपघटित घटक कें शेष उपयोगी जीवन कें कम करयत छै. शुरू स उचित चमक हेडरूम वाला हार्डवेयर क चयन समस्या स पूर्ण रूप स बचैत अछि - देखू की अलग करैत अछिवाणिज्यिक-ग्रेड एलसीडी मॉड्यूलउपभोक्ता-ग्रेड विकल्प स।

कनेक्टर आ केबल समस्या

रिबन केबल, ज़ेबरा कनेक्टर, आ मिलाप जोड़ कंपन, थर्मल साइकिलिंग, आ बार-बार फ्लेक्स कें तहत क्षीण भ जायत छै. विफलता मोड लगभग हमेशा रुक-रुक क॑ होय छै: कुछ अभिविन्यास प॑ झिलमिलाहट, कंपन के तहत गिरलऽ डिस्प्ले सेगमेंट, या ऐन्हऽ स्क्रीन जे स्टार्टअप प॑ काम करै छै लेकिन ऑपरेटिंग तापमान प॑ विफल होय जाय छै । पार्ट ऑर्डर करय सं पहिने हर कनेक्टर कें रिसीट करय सं शून्य लागत पर फील्ड शिकायत कें एकटा महत्वपूर्ण हिस्सा कें समाधान भ जायत छै.

पर्यावरण तनाव

ठंडा तरल क्रिस्टल प्रतिक्रिया धीमा करैत अछि; गर्मी ध्रुवीकरणक उम्र बढ़नाय आ चिपकय वाला विच्छेदन मे तेजी लाबै छै; आर्द्रता अंदर सं इलेक्ट्रोड कें जंग लगाबै छै, जेकरा सं गायब डिस्प्ले सेगमेंट पैदा होय छै जे हफ्ताक कें दौरान धीरे-धीरे खराब भ जायत छै. हमेशा सबसँ खराब-केस स्थिति लेल निर्दिष्ट करू, औसत नहि. मांग वाला वातावरण मे अनुप्रयोग के लेल,मिलान पर्यावरण रेटिंग कें साथ एकीकृत एलसीडी प्रदर्शन समाधानतैनाती सं पहिने मूल्यांकन करय लायक अछि, फील्ड विफलता के बाद नहि.

⚠️ आम गलती : १.लैब कें स्थिति मे कोनों प्रदर्शन कें परीक्षण करनाय आ इ माननाय कि इ बाहर, ठंडा गोदाम मे, या नमी कें स्रोत - कें पास एकहि तरह कें प्रदर्शन करतय, बिना इ सत्यापित करय कें कि मॉड्यूल कें रेटेड आईपी वर्ग आ तापमान सीमा वास्तव मे परिनियोजन वातावरण सं मेल खायत छै.

बिजली आपूर्ति के मुद्दा एवं ड्राइवर के दोष

वोल्टेज स्पाइक के कारण ड्राइवर के आईसी तुरंत नुकसान भ जायत अछि. आपूर्ति रिपल - डीसी रेल - पर एसी शोर अधिक सूक्ष्म, संचयी क्षति उत्पन्न करैत अछि: यादृच्छिक रीसेट, छवि शोर, आ छोट एलईडी जीवन. ओकर अधिकतम अनुमेय रिपल वोल्टेज कें लेल अपन मॉड्यूल कें डाटाशीट सं परामर्श करूं; कोनों सार्वभौमिक सीमा नहि छै जे सब पैनल प्रकार मे लागू होयत छै.

फर्मवेयर बग आ प्रोटोकॉल बेमेल एकटा अलग श्रेणी छै जे हार्डवेयर विफलता कें आश्वस्त करय वाला तरीका सं नकल करएयत छै. बोर्ड स्वैप या सॉफ्टवेयर अपडेट कें बाद सफेद स्क्रीन या स्क्रैम्बल आउटपुट बहुत बेर कॉन्फ़िगरेशन त्रुटि होयत छै, टूटल पैनल नहि. ई भेद कखन मायने रखैत अछिएलसीडी आ एलईडी बार स्क्रीन प्रारूपक कें तुलना करनाय- अलग-अलग प्रौद्योगिकी कें अलग-अलग प्रोटोकॉल व्यवहार आ दोष हस्ताक्षर होयत छै.

छह-चरण निदान प्रक्रिया

एहि सभक माध्यमे क्रमबद्ध काज करू। जहिना अहाँ गलती - के पहचान करब बंद करू अनावश्यक स्वैप समय बर्बाद करैत अछि आओर नव चर के परिचय दैत छी.

चरण 1 - पावर-चालू सँ पहिने दृश्य निरीक्षण.दरार, पैनल कें पाछू संघनन, पीसीबी पर जले कें निशान, आ विस्थापित या किंक रिबन केबल कें देखूं. यदि शारीरिक क्षति भेटय त शक्ति नहि लगाउ। शॉर्ट कनेक्शन कैस्केडिंग नुकसान पहुंचा सकय छै जे मूल गलती सं कहीं बेसि महग छै.

चरण 2 - इनपुट वोल्टेज सत्यापित करू।मॉड्यूल कें पावर इनपुट पिन पर मल्टीमीटर कें उपयोग करूं. TFT पैनल कें लेल विशिष्ट रेटेड वोल्टेज 3.3V, 5V, या 12V - अपन डाटाशीट कें जांच करूं. स्पेसिफिकेशन स बाहर 5% स बेसी रीडिंग जांच क जरूरत अछि। रुक-रुक क दोष कें लेल, डाटाशीट कें अनुमत विनिर्देशक कें विरु द्ध आपूर्ति रिपल कें जांच करय कें लेल एकटा आसिलोस्कोप जोड़ूं.

चरण 3 - बैकलाइट अलग करू.मंद कोठली मे पैनल के सतह पर टॉर्च के कोण पर चमकाउ। अगर अहां फीका छवि बना सकय छी त पैनल काज क रहल अछि आओर केवल बैकलाइट फेल भ गेल अछि. इ एकल परीक्षण 10 सेकंड सं कम समय मे आधा निदान वृक्ष कें समाप्त कयर दैत छै - आ ओतबे नीक काज करय छैबार-स्वरूप एलसीडी प्रदर्शित करैत अछिजेना मानक आयताकार पैनल पर।

चरण 4 - केबल आ बोर्ड कें विधिवत अदला-बदली करू.एकटा ज्ञात-अच्छा परीक्षण पैटर्न लोड करू. रिबन केबल कें सत्यापित कार्य इकाई सं बदलूं. यदि गलती केबल कें बाद आबै छै त केबल समस्या छै. जँ बोर्डक संग रहत तँ बोर्ड अगिला अछि। पहिने कम स कम महग, सुलभ घटक कए बदलू।

चरण 5 - संचार प्रोटोकॉल क' जाँच करू.बोर्ड स्वैप कें बाद सफेद स्क्रीन या गड़बड़ आउटपुट लगभग हमेशा कॉन्फ़िगरेशन त्रुटि होयत छै. डाटाशीट कें विरु द्ध बॉड दर (UART), SPI मोड (CPOL/CPHA), या I2C पता कें सत्यापन करूं. ई कदम में दोष के असमान हिस्सा पकड़ै छैकियोस्क प्रदर्शन वातावरणजत मॉड्यूल कें क्षेत्र मे बदलल जायत छै, अक्सर अपूर्ण दस्तावेजीकरण सं.

चरण 6 - बेंच पर क्षेत्र शर्तों क प्रतिकृति करू.जे डिस्प्ले लैब मे काज करएयत छै मुदा तैनाती मे विफल भ जायत छै ओकर लगभग हमेशा थर्मल या कंपन कें जड़ कारण होयत छै. जे कनेक्टर 22 डिग्री पर सीमांत अछि , ओ 55 डिग्री पर पूर्ण रूप सं खुलि सकैत अछि . बेंच परीक्षण कें दौरान नियंत्रित गर्मी लगाउ - एकटा दोष जे एकटा निश्चित तापमान सं ऊपर दिखाई दै छै, तापीय विस्तार कें सीधा तंत्र कें रूप मे पहचान करय छै.

मरम्मत करब आकि बदलब? एक निर्णय ढाँचा

मरम्मत तखन बुझबा मे अबैत अछिदोष कें स्थानीयकृत एकटा एकल बदलय योग्य घटक - एकटा केबल, एकटा बैकलाइट सरणी, एकटा फर्मवेयर अपडेट - मॉड्यूल एकटा सिस्टम कें हिस्सा छै जतय एकटा प्रतिस्थापन कें सोर्सिंग मे महत्वपूर्ण डाउनटाइम या पुनर्निमाण शामिल छै, आ मरम्मत लागत स्पष्ट रूप सं एकटा नव इकाई सं कम छै.

प्रतिस्थापन तखन बेसी सार्थक होइत अछि जखनएकहि संग अनेक लक्षण देखबा मे अबैत अछि। मंद बैकलाइट, कनेक्टर पहननाय, आ इमेज भूतिंग एक संग दिखाई देनाय सेवा जीवन कें अंत कें एकटा विश्वसनीय संकेतक छै, एकटा ठीक करय योग्य दोष नहि. प्रतिस्थापन तखन सेहो समझ मे अबैत अछि जखन कोनो वर्तमान मॉड्यूल बेहतर विनिर्देश - बेसी चमक, व्यापक ऑपरेटिंग तापमान, बेहतर प्रवेश सुरक्षा - प्रदान करैत अछि जे भविष्य मे रखरखावक बोझ कम करत.

दुनू मे सँ कोनो मार्गक प्रतिबद्धता सँ पहिने एहि पाँच प्रश्नक माध्यमे काज करू:

1. की ई यूनिट के पहिल फेल भेल अछि, या पहिने फेल भ गेल अछि?
2. की दोष एकटा, बदलय योग्य घटक तक सीमित अछि?
3. की कुल मरम्मत लागत - भाग, श्रम, आ डाउनटाइम - प्रतिस्थापन लागत सं स्पष्ट रूप सं कम रहैत अछि?
4. की मरम्मत कैल गेल इकाई यथार्थवादी रूप सं सिस्टम कें शेष सेवा आवश्यकता कें माध्यम सं चलतय?
5. की वर्तमान प्रतिस्थापन अइ एप्लीकेशन कें लेल सार्थक रूप सं बेहतर विनिर्देश प्रदान करयत छै?

यदि तीन या दू सं बेसि जवाब प्रतिस्थापन कें पक्ष मे छै, त सामान्यतया इ स्पष्ट मार्ग छै. पूरा ब्राउज़ करूउत्पाद रेंजवाकोनो विशेषज्ञ स गप करूसोर्सिंग के बारे में। खुदरा आ साइनेज संदर्भक लेल,खुदरा साइनेज के लिये कस्टम एलसीडी विन्यासअक्सर एक प्रत्यक्ष लाइक-जैसे -जैसे स्वैप के तुलना म॑ बेहतर दीर्घ{0}}अवधि अर्थशास्त्र वितरित करै छै.

निवारक रखरखाव

• पर्यावरण नियंत्रण : १.योजना कें लेल सबसे खराब-केस परिस्थितिक कें उपयोग करयत, मॉड्यूल कें रेटेड तापमान आ आर्द्रता सीमा कें भीतर तैनात करूं. उच्च-आर्द्रता वाला वातावरण मे, सत्यापित आईपी रेटिंग वाला सीलबंद बाड़े एकटा आवश्यकता छै, सावधानी नहि.
• बिजली प्रबंधन : १.हार्डवेयर उछाल सुरक्षा कें साथ विनियमित आपूर्ति कें उपयोग करूं. बैकलाइट कें अधिकतम चमक पर लगातार चलाबय सं बचूं - अनुकूली चमक नियंत्रण उपयोगिता पर दृश्यमान प्रभाव कें बिना एलईडी पहननाय कें कम करय छै.
• निर्धारित निरीक्षण : १.मासिक - कनेक्टर बैसबाक जांच करू आओर संघनन देखू. त्रैमासिक - एकटा डायग्नोस्टिक परीक्षण पैटर्न चलाऊं आ लोड कें तहत आपूर्ति वोल्टेज कें सत्यापन करूं. सालाना - आपूर्ति रिपल कें जांच करूं आ डिलेमिनेशन या ध्रुवीकरणक कें उम्र बढ़य कें लेल ऑप्टिकल परतक कें निरीक्षण करूं.

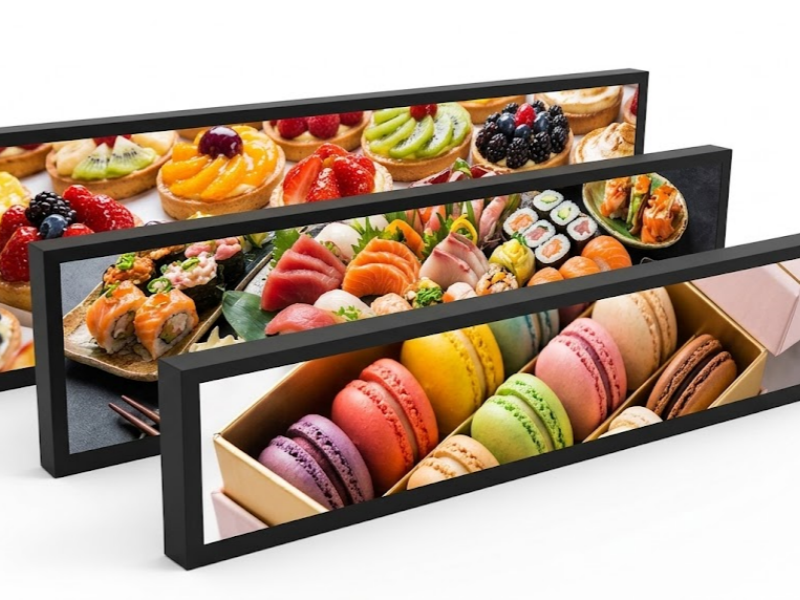

क लेलस्व-सेवा टर्मिनलउच्च-यातायात वातावरण मे लगातार चल रहल परिनियोजन, त्रैमासिक जांच सब सं बेसि-मूल्य एकल रखरखाव गतिविधि छै.सुपरमार्केट कें वातावरण मे उपयोग कैल जाय वाला खिंचाव वाला एलसीडी स्क्रीनआर्द्रता आ सफाई रसायन कें विशिष्ट संपर्क कें सामना करएय पड़एयत छै जे मानक रखरखाव अनुसूची पूरा तरह सं संबोधित नहि कयर सकएय छै.

बार-बार पूछे जाने वाले प्रश्न

हमर एलसीडी एकटा उज्जर स्क्रीन देखाबैत अछि - की पैनल टूटल अछि?

जरूरी नहि जे। सफेद स्क्रीन अधिकतर भौतिक क्षति सं बेसि संचार या आरंभीकरण विफलता होयत छै. मॉड्यूल कें डाटाशीट कें विरु द्ध प्रोटोकॉल विन्यास - बॉड दर, एसपीआई मोड, या I2C पता - कें सत्यापन करूं. इ विशेष रूप सं फर्मवेयर अपडेट या बोर्ड स्वैप कें बाद प्रासंगिक छै जत सेटिंग्स सही ढंग सं स्थानांतरित नहि भ सकय छै.

बैकलाइट या एलसीडी पैनल फेल भ गेल अछि से कोना बुझब?

मंद कमरा मे स्क्रीन सतह पर कोण पर टॉर्च चमकाउ। अगर अहां फीका छवि देख सकय छी त पैनल सही तरीका सं आउटपुट पैदा क रहल अछि आओर केवल बैकलाइट फेल भ गेल अछि. टॉर्च के नीचा बिल्कुल भी छवि नै होय के मतलब छै कि गलती पैनल, ड्राइवर बोर्ड या ओकरा बीच के सिग्नल पथ में छै.

की एकटा टिमटिमाइत डिस्प्ले कें बिना मॉड्यूल बदलने ठीक कैल जा सकएय छै?

बेसी काल त हाँ। झिलमिलाहट कें कारण बेसितर रिबन कें ढीला केबल, सीमांत मिलाप जोड़, या अत्यधिक आपूर्ति रिपल होयत छै. कनेक्टर कें रिसीट करनाय आ लोड कें तहत आपूर्ति वोल्टेज स्थिरता कें सत्यापन करनाय कोनों घटक बदलय कें जरूरत सं पहिले झिलमिलाहट कें शिकायत कें बहुमत कें हल करयत छै.

की नमी कें संपर्क मे आएल डिस्प्ले पर पावर देनाय सुरक्षित छै?

नहि.. बिजली लागू करय सं पहिने मॉड्यूल कें कम-आर्द्रता वाला वातावरण मे पूरा तरह सं सुखाय दिअ. गीला डिस्प्ले चालू करय सं इलेक्ट्रोड जंग आ शॉर्ट सर्किट कें खतरा होयत छै जे पैनल कें स्थायी रूप सं नुकसान पहुंचा सकय छै.

हमर डिस्प्ले बेंच पर काज करैत अछि मुदा मैदान मे असफल किएक?

रुक-रुक क' क्षेत्र-केवल विफलता लगभग हमेशा संचालन तापमान पर तापीय विस्तार, कंपन-प्रेरित कनेक्टर रुक-रुक क', या स्टार्टअप कें दौरान संघनन कें कारण होयत छै. बेंच परीक्षण के दौरान वास्तविक तैनाती वातावरण - तापमान, कंपन, आर्द्रता - क प्रतिकृति करू. हार्डवेयर कें चयन पर मार्गदर्शन कें लेल जे मांग वाला परिस्थितिक कें बेसि लगातार संभालएयत छै,उच्च-प्रदर्शन एलसीडी प्रदर्शन विकल्पक कें ई अवलोकनविनिर्देशक अंतर कें कवर करयत छै जे बेसि महत्वपूर्ण छै.

निष्कर्ष

एलसीडी मॉड्यूल कें विफलता एक बेर जखन अहां कें पता चलएयत छै की की देखबाक चाही तखन पठनीय भ जायत छै. एकटा डार्क पैनल, एकटा झिलमिलाहट स्क्रीन, गड़बड़ आउटपुट - प्रत्येक संभावित कारणक कें प्रबंधनीय सूची कें मैप करयत छै, आ एकटा संरचित निदान प्रक्रिया यादृच्छिक रूप सं घटक कें बदलय सं बेसि तेजी सं वास्तविक दोष कें खोजय छै. इएह प्रक्रिया अहां कें साफ-साफ बतायत छै की मरम्मत कखन अपन कोर्स चलाएल छै आ बदलनाय सही जवाब छै.
